Przewody elektroenergetyczne o izolacji polwinitowej dla taboru kolejowego. Przewody jednożyłowe na napięcie znamionowe 750V do układania na stałe w instalacjach elektrycznych.

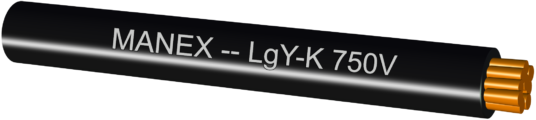

LgY-K 750V – Przewód o żyle wielodrutowej (L), giętkiej (g), o izolacji z polwinitu (Y), do taboru kolejowego (-K), w wykonaniu normalnym.
Żyła:
Miedziana, wielodrutowa, giętka kl. 5 (wg EN 60228)
Izolacja:
PVC, zgodne z PN-88 E90115
Dopuszczalna długotrwała temperatura pracy:
-30°C ÷ 65°C
Najwyższa długotrwała temperatura pracy żyły:
70°C
Napięcie znamionowe:
750V
NORMA: PN-88/E-90116
Przewody spełniają wymagania Rozporządzenia REACH I Dyrektywy RoHS.
| Przekrój nominalny | Średnica pojedynczego drutu | Rezystancja w 20°C | Grubość ścianki izolacji | Średnica zewnętrzna przewodu | |
|---|---|---|---|---|---|
| (max.) | (max.) | (nom.) | (min.) | (max.) | |
| mm2 | mm | mΩ/m | mm | mm | |
| 0,75 | 0,21 | 26,000 | 0,8 | 3,2 | |
| 1 | 0,21 | 19,500 | 0,8 | 3,3 | |
| 1,5 | 0,26 | 13,300 | 0,8 | 3,6 | |
| 2,5 | 0,26 | 7,980 | 0,9 | 4,3 | |
| 4 | 0,31 | 4,950 | 1,0 | 5,1 | |
| 6 | 0,31 | 3,300 | 1,0 | 6,3 | |
| 10 | 0,41 | 1,910 | 1,2 | 7,8 | |
| 16 | 0,41 | 1,210 | 1,2 | 9,3 | |
| 25 | 0,41 | 0,780 | 1,4 | 11,5 | |
| 35 | 0,41 | 0,554 | 1,4 | 12,3 | |
| 50 | 0,41 | 0,386 | 1,6 | 14,3 | |
| 70 | 0,51 | 0,272 | 1,6 | 16,5 | |
| 95 | 0,51 | 0,206 | 1,8 | 19,9 | |
| 120 | 0,51 | 0,161 | 1,8 | 20,9 | |
